接地电阻柜测试电阻值方法(图解)

        一、接地电阻测试要求：

　　a.交流工作接地，接地电阻不应大于4Ω;

　　b.安全工作接地，接地电阻不应大于4Ω;

　　c.直流工作接地，接地电阻应按计算机系统具体要求确定;

　　d.防雷保护地的接地电阻不应大于10Ω;

　　e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

　　二、接地电阻测试仪

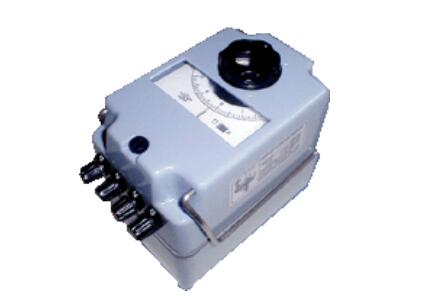

　　ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

　　三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

　　四、使用前检查测试仪是否完整，测试仪包括如下器件。

　　1、ZC-8型接地电阻测试仪一台

　　2、辅助接地棒二根

　　3、导线5m、20m、40m各一根

　　五、使用与操作

　　1、测量接地电阻值时接线方式的规定

　　仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

　　1.1测量大于等于1Ω接地电阻时接线将仪表上2个E端钮连结在一起。

　　1.2测量小于1Ω接地电阻时接线将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

　　2、操作步骤

　　2.1、仪表端所有接线应正确无误。

　　2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

　　2.3、仪表放置水平后，调整检流计的机械零位，归零。

　　2.4、将“倍率开关”置于****倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。

　　2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到****平衡为止。

　　2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

　　六、注意事项

　　1、禁止在有雷电或被测物带电时进行测量。

　　2、仪表携带、使用时须小心轻放，避免剧烈震动。
